    20立方、30立方、50立方、立式、8公斤、16公斤液氧储罐

    发布时间:2021-06-19    本文被阅读
    导读:

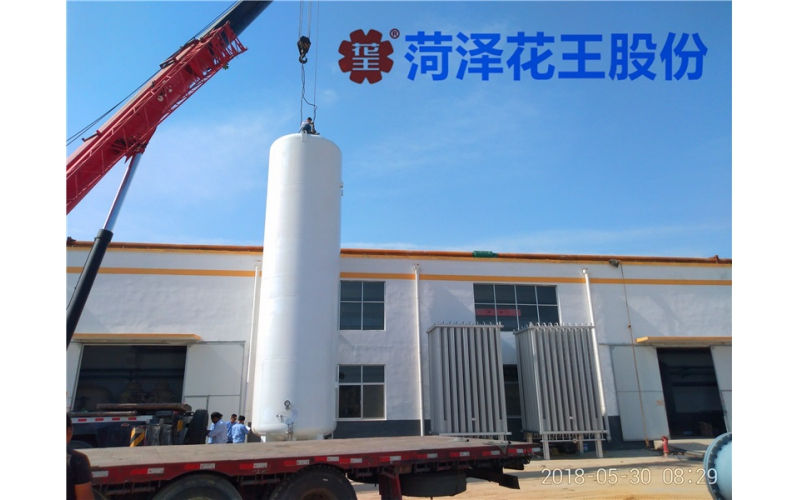

    20立方、30立方、50立方、立式、8公斤、16公斤液氧储罐(图1)

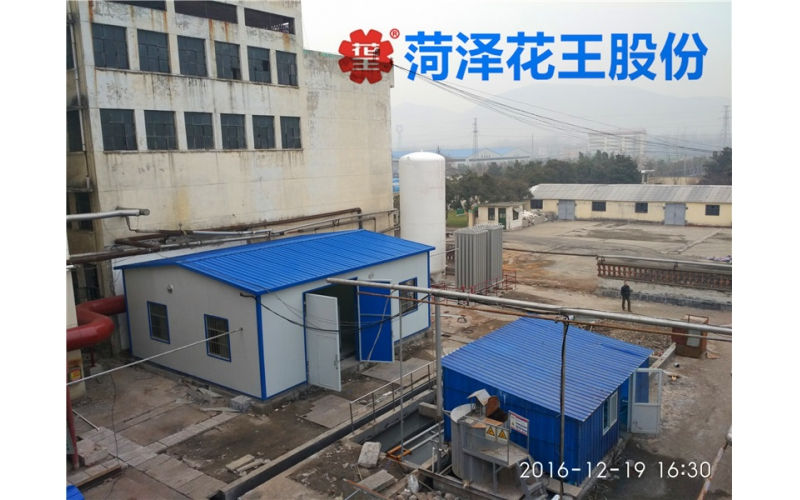

    20立方、30立方、50立方、立式、8公斤、16公斤液氧储罐(图2)

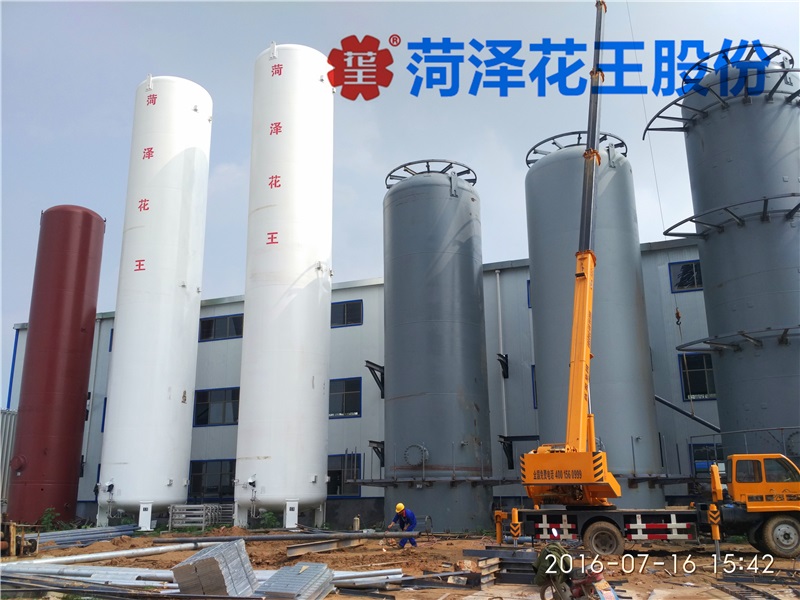

    20立方、30立方、50立方、立式、8公斤、16公斤液氧储罐(图3)


    1.液氧储罐供货范围


    液氧储罐(含设备本体、根部阀、压力表、液位计、安全阀、爆破片等附件)。


    2.液氧储罐主要结构及技术要求


    2.1主要结构


    采用真空绝热,绝热材料为珠光砂。


    1)顶部充液设计有多孔淋充结构,可以使低温液体在充入内容器时稳静。并可使内容器中的部分气相被低温吸收液化,以保持充装过程中内容器气相压力的相对稳定性。


    2)内胆和外壳间的承重结构采用不锈钢吊带方式。设备正常工位下(立式),内胆及其储存介质的重力载荷通过3根不锈钢管传递到外壳上,较终传递到外壳支腿和设备基础上,避免产生额外的偏心力矩载荷,该结构同时保障了设备工作时低温工况下内胆自由收缩的需要。


    3)低温管路从液氧储罐下端集中引出,便于操作维护。为保证氧气储罐能稳定安全地储存氧气液体,液氧储罐设置有多重安全装置和仪表:配置液位计,压力表,夹层设有外筒防爆装置,内胆设有组合安全系统,此外还有管路安全阀等。



    图片关键词


    2.2液氧储罐工作原理


    1)气体置换处理


    液氧储罐在首次使用前必须进行气体置换处理,利用氮气吹扫置换管道及储罐内空气。


    2)稳压,及故障排除


    打开增压器输入阀,可提高液氧储罐内压力,如发现紧急情况可打开气体.排放阀进行泄压。在工作状态下,液氧储罐一旦超压可以通过安全阀和爆.破片进行泄压。


    3)测量


    根据液位计的读数参照液位对照表可以读出液氧储罐的实际装载容积;根据压力表可以读出液氧储罐的工作压力;在液氧储罐检修期间或者运行过程中如果发现液氧储罐压力升速异常,可以通过真空热偶规管测量夹层的真空度。


    3.液氧储罐材质


    内罐主要材质:不锈钢


    外罐主要材质:压力容器专用钢板


    4.液氧储罐设备的可靠性及耐久性要求


    设备无故障运行时间在1年以上,液氧储罐设计使用寿命为20年。夹层的真空度5年,电器装置不少于3年。


    5.液氧储罐设备的防腐


    不锈钢部件加工完后对其进行表面钝化处理。包装前对机加工面按标准要求做防腐涂装处理。运输、安装过程中涂层破损,严格按涂装工艺进行修复,其质量水平不低于原涂层的质量水平。


    20立方、30立方、50立方、立式、8公斤、16公斤液氧储罐
